Unsere Tische der Doppelmotor-Serie für Sicherheit und Werkerschutz

Ein besonderes Augenmerk im Hubtischbau ist die Sicherheit der Mitarbeiter, das Vermeiden von Arbeitsunfällen sowie einen störungsfreien Produktionsbetrieb zu gewährleisten.

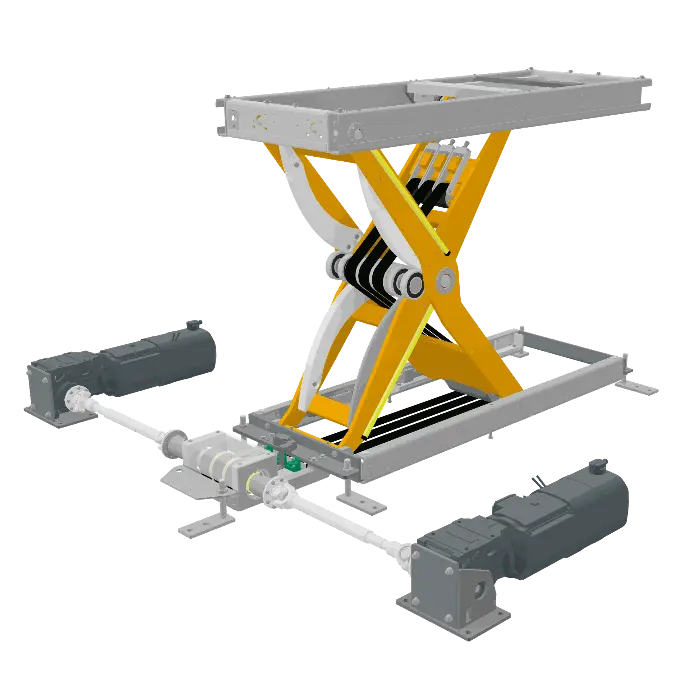

Hier für entwickelte die HEG Hubtische mit Doppelmotorantrieb.

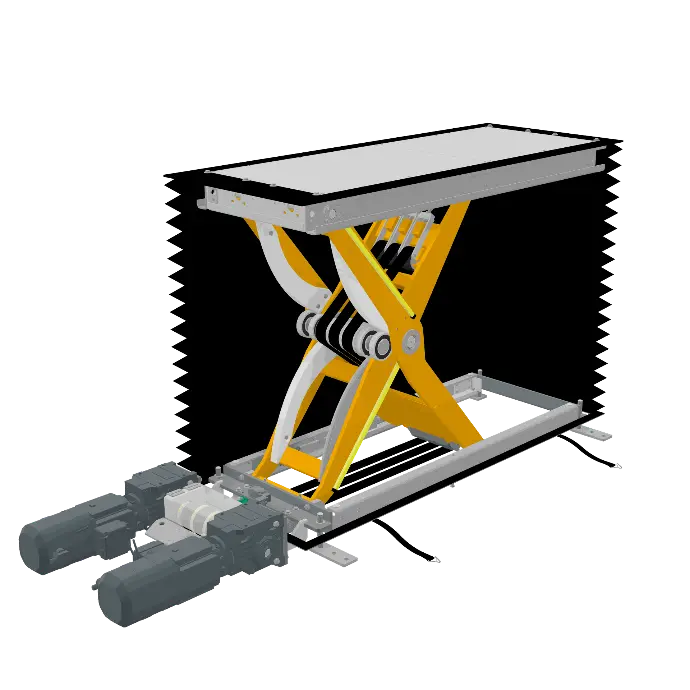

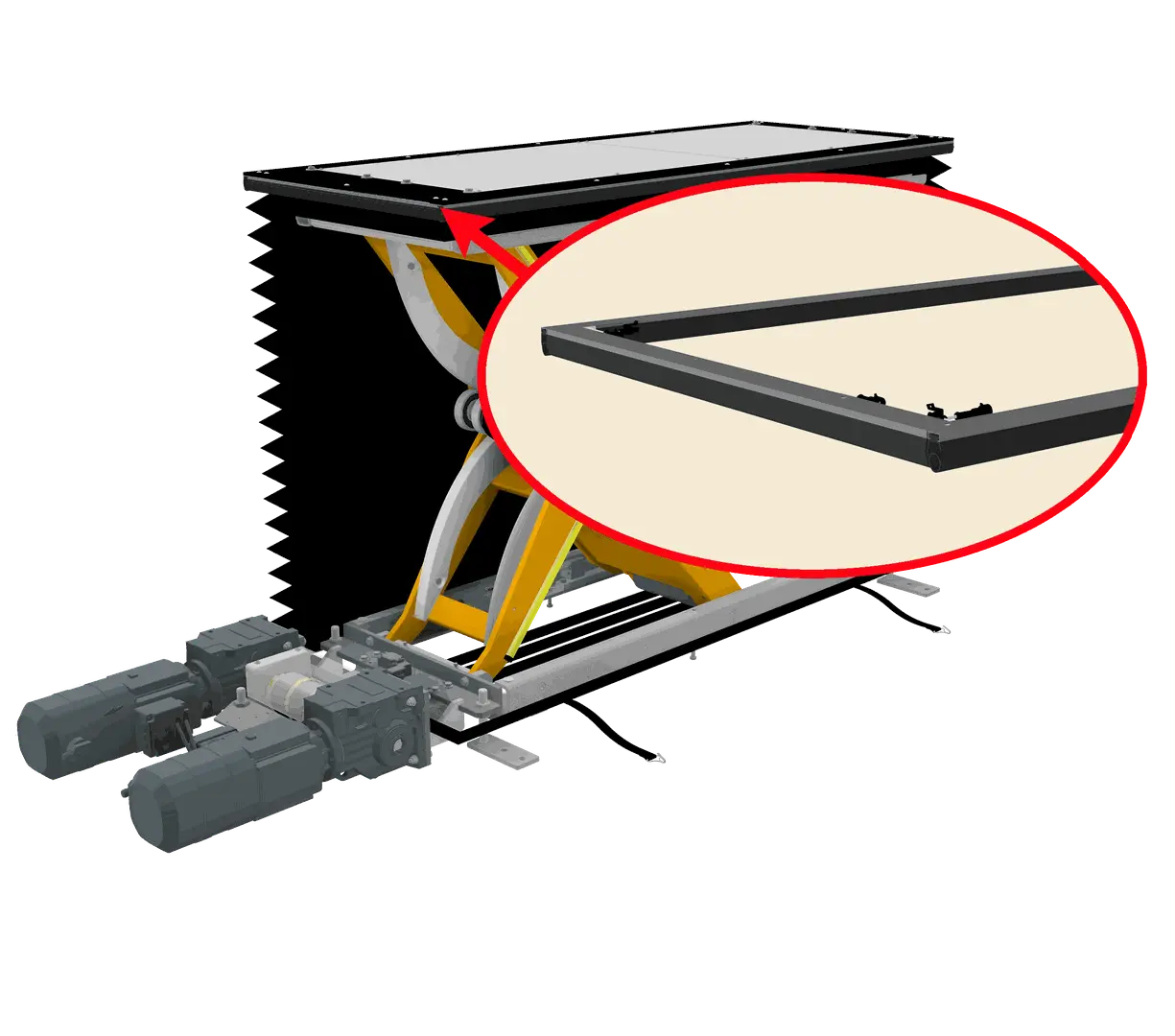

Von Redundanz im Antrieb über Passive Sicherheitselemente wie Faltenbalg und Kontaktschutzleiste, bis hin zu einem sicheren Steuerungskonzept. Die DM Serie ist auf Sicherheit ausgelegt

Bisher wurden hydraulische Bremszylinder als Maßnahme gegen Absacken bei Versagen des Motors oder bei Bruch der Antriebseinheit verwendet. Hydraulische Fangeinheiten haben den entscheidenden Nachteil, daß sie entweder den Hubtisch nicht komplett stoppen oder das Anhalten nicht zerstörungsfrei vorsichgeht.

Des weiteren sind hydraulische Fangsysteme stark von der Öltemperatur und somit auch von der Umgebungstemperatur abhängig. Bei zu hoher Öltemperatur ist ein Versagen nicht ausgeschlossen.

Ein für die Einhaltung der Maschinenrichtlinie notwendiges Testen der Funktion führt unweigerlich zur Beschädigung des Systems.

Um das Performance Level „d“ zu erreichen benötigt es eine redundante konstruktive Auslegung.

Unsere Doppelmotorlösung ersetzt die Sicherheitsbremse/Fangzylinder in vollem Umfang denn ein Motor kann im Schadensfall die gesamte Last halten.

Um dies zu erreichen, sind die Motorbremsen mit dem doppelten Motormoment ausgelegt. Diese Maßnahme gegen unbeabsichtigtes Absacken und eine eigensichere elektrische Steuerung, dient als testbare Fangvorrichtung. Die Sicherheitsfunktion ist jederzeit überprüfbar und d

Zu dem sind die von uns eingesetzten Riemen mit einem Sicherheitsfaktor gegen Bruch von >10 ausgelegt. Dies bedeutet das unsere Tische auch nur mit einem Riemen die Last  unter Einhaltung der Betriebsvorgaben der EN1570 noch halten können.

Diese Entwicklung bietet ausfallsicheres, zerstörungsfreies Stoppen im Notfall und hebt die Leistung auf Performance Level „d“.
